V16N-R57C V6N-R61C V9BN-R61C用映像入力通信アダプター VADP-V16N-R57C

型番 VADP-V16N-R57C
定価 20,000円(税込21,600円)
販売価格
19,000円(税込20,520円)
購入数

 トヨタDOP V16N-R57C V6N-R61C V9BN-R61C用  外部映像入力通信アダプター

                  VADP-V16N-R57C

_/_/ V16N-R57C  V6N-R61C V9BN-R61Cを汎用モニターとして使えます! _/_/

                                     VADP-V16N-R57C商品説明 2014/01/18更新


 V16N-R57C V6N-R61C V9BN-R61Cは、2007年以降の DOP(ディーラーオプション)ナビにしか接続できません。

V16N-R57C V6N-R61C V9BN-R61Cは、
+B(黄色線:常時電源) Acc(赤色線:アクセサリー電源) GND(黒色線:アース線)を接続しても、
電源ランプは点灯しますが映像が映りません。




 VADP-V16N-R57Cが、DOPナビに代わり V16N-R57C V6N-R61C V9BN-R61Cと
通信することにより
 映像入力を受け付け 汎用モニターとして使用することが可能になります。



適合車種: トヨタDOP 16.2インチワイド       V16N-R57C 装着可能車種
      トヨタDOP 6.1インチ           V6N-R61C 装着可能車種
      トヨタDOP ブルーレイ内蔵 9インチ    V9BN-R61C 装着可能車種

・V16N-R57C  V6N-R61C V9BN-R61Cは取付け可能車種が決まっております。
取付けできないお車にはご利用いただけません。

 お車の仕様によっては、 取付けできないお車もございます。
 ディーラーさまでV16N-R57C  V6N-R61C V9BN-R61C取付け可否をご確認ください。


◆映像出力のあるナビとでしたら、組合せ自在◆
システム図


 ■映像出力端子がないメーカーオプションナビには、使用できません

 ■エスティマ(H18/1〜H20.12)メーカーオプションナビ(ID No.26022)には、別で出品しています
  EXVC-01 または EXVC-03と組合わせていただくことで ”DVD映像のみ”映すことができます
  H21.1〜のエスティマ50系後期ナビには EXVC-01/EXVC-03 は使用不可



V16N-R57C V6N-R61C V9BN-R61Cに映すことが出来る映像は、ナビの映像出力端子から出力されるものです。
 詳細は、お使いのナビの説明書でご確認ください。



通信アダプター
 <VADP-V16N-R57C>  全体

NEWエスティマに装着されています
NEWエスティマ パワーズさん@福岡 ご提供
VADP-V16N-R57Cにより パイオニア サイバーナビ と V16N-R57Cを接続されています。

商品内容

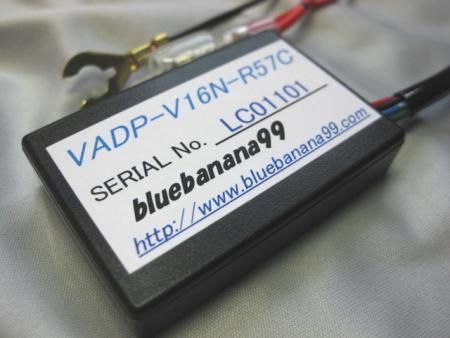

商品名 VADP-V16N-R57C
アダプター 通信ユニット部
外形寸法(mm) ※ハーネス除
    (W)53×(D)36×(H)11
付属品   ・取付説明書 (保証書1年 付)


<取付・使用方法>

・V16N-R57C V6N-R61C V9BN-R61C取付けキットの取付け説明書をご覧いただき、
 V16N-R57C V6N-R61C V9BN-R61Cを取付け、配線をします。

・V16N-R57C V6N-R61C V9BN-R61Cと本来DOPナビと接続する12ピンのコネクタに
VADP-V16N-R57C を接続します。

VADP-V16N-R57Cの Acc(赤色線) GND(黒色線)を ナビ裏で接続します。

・お使いになるナビのRCA映像出力端子と 取付けキットのRCA映像入力端子を接続します。

VADP-V16N-R57C自体は、何も操作する必要がありません。
 DOPナビに代わって通信を行い、V16N-R57C V6N-R61C V9BN-R61Cが映像入力を受け付けます。



V16N-R57C 結線図
接続図




V6N-R61C 結線図
接続図




V9BN-R61C 結線図
接続図

Acc(アクセサリー電源)、GND(アース)、12ピンコネクタを接続するだけです。


<注意・お願い>
映像出力端子がないメーカーオプションナビには、使用できません

・V16N-R57C  V6N-R61C付属リモコンで操作できるのは、”PWR" "ワイド” ”画質”ボタン のみ。
 接続するナビの操作はできません。
 (市販ナビはリモコン付属しているものも多いので、不便はないと思います)
 V9BN-R61Cの場合は、ディスク再生の操作も可能。

・ご使用のナビに映像出力(VIDEO OUT)RCA端子があることをご確認ください。

・V16N-R57C V6N-R61C V9BN-R61Cは取付け可能車種が決まっております。
 取付けできないお車にはご利用いただけません。
 お車の仕様によっては、 取付けできないお車もございます。
 ディーラーさまでV16N-R57C V6N-R61C V9BN-R61Cの取付け可否をご確認ください。

・初期不良時を含め、取付け工賃などの補償はいたしませんので ご了承ください。

・使用中及び取付け時に 車輌およびナビゲーションに不具合が発生しても保証・補償は致しません。

・故障、不具合による作業工賃の補償は致しません。

・分解/改造しないでください。

・仕様/価格は、変更する場合があります。

今後、仕様/価格は、変更する場合があります。

・製品保証は、発送より1年です。
